异型弹簧钢丝

产品详细资料

分享到:

异型弹簧钢丝

本产品适用于制造玻璃升降器、挡圈、雨刷器和车门滑锁及汽车坐骑等用的异形钢丝。
分类与代号
冷拉(轧):L 退火(+轻拉):T 调质:Zh
直边扁钢丝:Zb 弧边扁钢丝:Hb 拱顶扁钢丝:Gb 方形钢丝:Fs(见下图)

异形钢丝(汽车车身附件用 )
用途
本产品适用于制造玻璃升降器、挡圈、雨刷器和车门滑锁及汽车坐骑等用的异形钢丝。
分类与代号
冷拉(轧):L  退火(+轻拉):T   调质:Zh
直边扁钢丝:Zb     弧边扁钢丝:Hb     拱顶扁钢丝:Gb    方形钢丝:Fs(见下图)

QQ截图20170731172053
尺寸、外型及允许偏差

规格范围
(b、h、a)
允许偏差
H或a b
0.8~1.0 0   -0.07 0    -0.12
>1.0~3.0 0   -0.10 0    -0.14
>3.0~6.0 0   -0.12 0    -0.16
>6.0~8..0 -- 0    -0.18
>8.0~12.0 -- 0    -0.22

力学性能

用途 牌号 抗拉强度,N/mm2
玻璃升降器 65Mn、50CrVA ≤785
门锁、滑块、挡圈 15、25、45 ≤835
雨刷器 1Cr18Ni9 1080~1275
70 1080~1255

注:根据用户要求,也可按其它抗拉强度交货
表面质量
钢丝表面应光滑,不得有对使用可能产生有害影响的裂纹、锈蚀、折叠、结巴等缺陷,但允许有退火氧化膜及不大于尺寸公差之半的个别划痕、凹坑存在。
交货状态
车窗玻璃升降器用弧边扁钢丝以退火或退火后轻拉状态交货
车门滑块、锁、挡圈用钢丝以冷拉(轧)状态交货
雨刷器用不锈钢扁钢丝以冷拉状态交货,碳结钢扁钢丝以调质状态交货

异形钢丝(内燃机用扁钢丝

用途

本产品适用于制造内燃机活塞环、卡环及组合油环用的扁钢丝。

分类与代号

冷拉(轧):  L      油淬火-回火: Zh

K类:卡环、活塞环用直边扁钢丝(图一)

Y类:组合油环用弧边扁钢丝(图二)

QQ截图20170731155941

尺寸、外型及允许偏差

K类钢丝

Y类钢丝

尺寸

允许偏差

尺寸

允许偏差

厚度h

1.0~3.0

±0.03

厚度h

0.5~1.0

0-0.03

>3.0~6.0

±0.04

宽度b

1.0~3.0

0-0.08

宽度b

6.0~8.0

±0.09

>3.0~6.0

0-0.10

注:钢丝侧边圆弧半径R及圆角半径r一般不做验收依据,如对R有特殊要求时,需协商在合同中注明

力学性能

钢丝类别

抗拉强度,N/mm2

反复弯曲次数不小于

A组

B组

C组

K类

785~980

980~1175

1175~1370

3

Y类

1275~1470

1420~1615

1570~1765

2

注:钢丝采用65mn或70钢制造,根据用户要求,也可按其它抗拉强度交货

表面质量

钢丝表面应光滑,不得有裂纹、锈蚀、折叠、结巴等缺陷,但允许有回火氧化膜及深度不大于厚度公差之半的局部划

痕、凹坑存在。

脱碳层

单面总脱碳层深度不大于2%h

交货方式

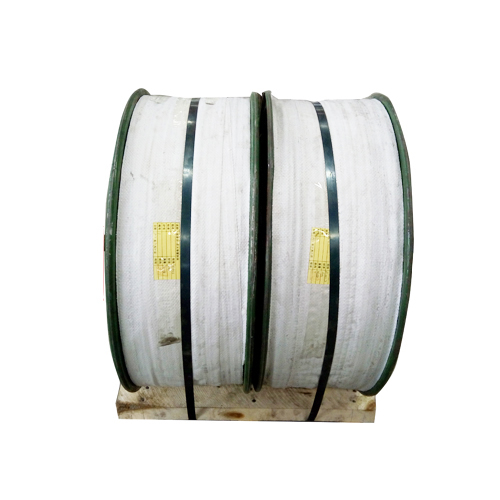

钢丝以线卷状态交货
